钢丝绳广泛应用于各种行业中,例如幕墙拉索用的钢丝绳,铁塔拉索用的钢丝绳,各种高塔用于固定平衡用的钢丝绳,飞机制造行业控制钢丝绳,船用铁锚钢丝绳等等。钢丝绳应用中都会涉及到钢丝绳张力标准测量的问题。

钢丝绳张力标准是根据各个行业要求的工艺规范确定的。每个行业根据自身应用,对钢丝绳的张力要求都不一样,需要用到钢丝绳张力仪按照工艺要求去检测钢丝绳张力。

首先要选择一款合适的钢丝绳张力计和钢丝绳张力仪。如何去选择钢丝绳张力计和钢丝绳张力仪呢?从两方面去考虑,第一点是线径范围,第二点是量程范围。根据量程范围选择合适量程的张力仪。根据被测量钢丝绳的线径范围去选择张力仪可以补偿的线径范围或者是可以测量的钢丝绳线径规格。从这两点出发就可以选择一款合适的钢丝绳张力计和钢丝绳张力仪。
另外还有一点,飞机制造行业的钢丝绳张力计和钢丝绳张力仪测量头宽度有限制,需要特殊型号的钢丝绳张力计和钢丝绳张力仪。例如飞机制造行业中,测量头宽度一般有两种规格,量程范围小于50KG,测量头宽度为100mm。量程范围大于50KG,测量头宽度为140mm。百坦科技有限公司出品的NTA系列是专用于飞机钢丝绳张力测量的设备

对于量程小于200KG的钢丝绳张力,建议使用百坦科技有限公司的NT系列和NTL系列钢丝绳张力计和钢丝绳张力仪来测量。对于量程大于200KG 小于500KG 的,建议使用百坦科技有限公司的BDRS系列钢丝绳张力计和钢丝绳张力仪来测量。对于量程大于500KG到20吨这个范围,建议使用百坦科技有限公司的BDR系列钢丝绳张力计和钢丝绳张力仪来测量。

特点:

1.专利技术自动清零,仪表在任何姿态都可以自动归零,提高测量精度,方便测量。
2.配有线径补偿器,补偿线径不同产生的误差,提高测量精度
3.配有导线架和导向轮运动结构,易于捕捉被测材料。
4.带有滚珠轴承的V行槽铝制测量导轮。
5.坚固的防滑铝制外壳,抗电池干扰。
6.LIPO锂离子聚合物电池(可持续运行约60小时).
7.被测材料,导向轮,屏幕位于同一平面,测试中测试数据,导向轮和被测材料状态尽收眼底。
8.最多可以精确标定10种材料,配合线径补偿器,测试的线径范围更大。
9.全字符菜单设置功能,操作简单方便。
10.根据不同量程和需要,测量值显示单位可选择g ,kg, c N,N ,daN, lb
11.可记录测量过程中的最大值,最小值,峰值,平均值,还可记忆存储10个独立的测量值。
12.可编程设置趋势状态条最大值,最小值,清晰判断张力变化的范围,兼具机械式仪表趋势显示优点。
13.提供显示结果微调功能,现场测量的材料和标准的标定材料有轻微偏差,不需要重新标定即可显示准确值。
14.功能设置可以通过密码进行保护,提高设置安全性。
15. 百坦张力仪提供两种显示方式,兼顾电子张力仪读数精确和机械式张力仪趋势显示的优点。

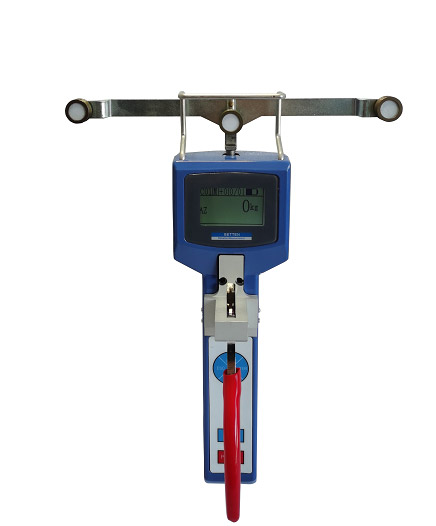

型号NT
型号 张力范围 测量头宽度 测量线径范围 标定材料(聚酰胺单丝) 是否包含线径补偿
NT-200
2.0-200.0 cN
65mm
0.05-0.15mm
φ0.12mm
NT-500 5.0-500.0 cN 65mm 0.05-0.2mm φ0.12mm+φ0.2mm
NT-1000 10-1000 cN 65mm 0.1-0.5mm φ0.2mm+φ0.4mm
NT-2000 20-2000 cN
116mm
0.3-0.7mm φ0.4mm+φ0.7mm
NT-2500 25-2500 cN 116mm 0.3-0.7mm φ0.4mm+φ0.7mm
NT-5000 50-5000 cN 116mm 0.4-1.0mm φ0.7mm+φ1.2mm
NT-10K
0.1-10.0daN
116mm 0.7-1.2mm φ0.8mm+φ1.0mm
NT-20K-F 0.2-20.0daN
116mm
1.0-1.8mm
φ1.2mm
NT-30K-F 0.3-30.0daN 216mm 客户指定线径范围 客户指定材料
NT-50K-F 0.5-50.0daN 216mm 客户指定线径范围 客户指定材料
NT-60K-F 0.6-60.0daN 216mm 客户指定线径范围 客户指定材料
NT-100K-F 1-100daN 216mm 客户指定线径范围 客户指定材料

单位换算:1daN=10N =1.02kg   1cN=1.02g

可选附件省力手柄 (订货编码F 例:NT-1000-F, 20daN到100daN标配省力手柄)

省力手柄图片。

测量轮选项

标准导轮    1000米/分钟   硬化铝    标准导轮图纸。

UB导轮  1000米/分钟  硬化铝  选型编码 例如NT-1000-UB  UB图纸

TC导轮  1000米/分钟  陶瓷涂覆特质钢    选型编码 NT-1000-TC  TC图纸

NT 发货包括  张力仪  ,便携式仪表箱,充电器,中文说明书,合格证。

参数规格:

精度           (出厂校准材料)1%满量程(FS),(其它材料)3%FS.
显示更新频率    0.5秒
可选单位       gf, cN, N, kgf, daN,LB(不同量程可切换单位不同)
可调整范围 显示值可以按照现场要求以满量程1%的幅度进行±10步调整
最大线速度    1000m/min
可存储值        最大值,最小值,最大峰值,最小峰值,平均值
显示器        点阵式液晶显示屏
输出            可选无线WIFI输出,有线连接数字输出
外壳尺寸        76×46×275mm
电源 锂离子充电电池,连续工作约60个小时
工作温度        10-45℃,90%相对湿度或更少
附件 仪表,说明书,合格证,充电器,仪表箱

应用范围 绞线机,绕线机线切割机,碳纤维绕线设备,光纤缠绕设备,光缆
生产备,玻璃纤维缠绕设备,钢帘线生产设备,轮胎生产设备,钢丝绳生产设备.
