为什么要在光纤生产过程中需要使用到光纤张力仪和光纤张力计呢?

张力计厂家 2020-05-16


在光纤光缆行业中有很多工程师需要用到光纤张力仪和光纤张力计去测量生产过程中的光纤张力,但具体为什么要测量光纤的张力呢?这里给大家解释一下。
光纤在放线时要使用光纤张力仪和光纤张力计测量光纤张力,因为放线张力影响光纤余长的形成,所以我们要求无论实在高速和低速的情况下,所有光纤放线架的张力有需要保持一致。如果张力超工艺允许的值,光纤可能会被拉伸伸长,光纤越向束管内侧靠近,得到的正余长就会越小。如果光纤张力小于工艺允许的值,光纤越向束管外内侧靠近正余长越大。张力过大会影响光纤的传输性能和寿命。张力过小会引起放线不稳极易引起光纤的抖动,会导致套管的直径不均匀。
所以在生产过程中要用动态光纤张力仪和光纤张力计对光纤张力进行测量,。根据不同设备和厂家的工艺,光纤的放线张力在60g-120g之间为宜。

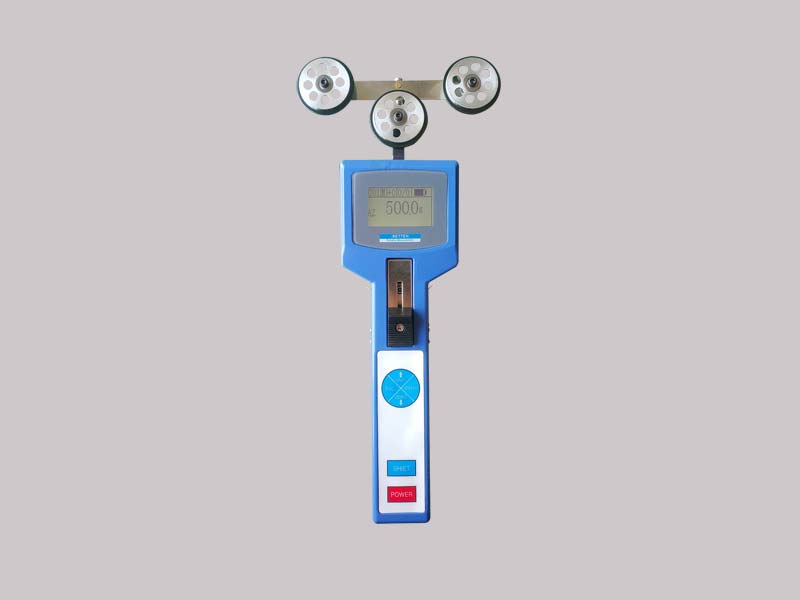

百坦科技有限公司推出了NTF系列  具有直径导轮的特殊用途型号张力仪,以最大程度地减少材料的弯曲,适用于对弯曲半径敏感光纤,碳纤维等行业。
NTF系列有10种张力范围从1.0-200.0cN 到25-2500cN,其它量程可以订制。
特点:
1.专利技术自动清零,仪表在任何姿态都可以自动归零,提高测量精度,方便测量。
2.配有线径补偿器,补偿线径不同产生的误差,提高测量精度
3.配有导向轮运动结构,易于捕捉被测材料。
4.带有滚珠轴承的V行槽铝制测量导轮。
5.坚固的防滑铝制外壳,抗电池干扰。
6.LIPO锂离子聚合物电池(可持续运行约60小时).
7.被测材料,导向轮,屏幕位于同一平面,测试中测试数据,导向轮和被测材料状态尽收眼底。
8.最多可以精确标定10种材料,配合线径补偿器,测试的线径范围更大。
9.全字符菜单设置功能,操作简单方便。
10.根据不同量程和需要,测量值显示单位可选择g ,kg, c N,N ,daN, lb
11.可记录测量过程中的最大值,最小值,峰值,平均值,还可记忆存储10个独立的测量值。
12.可编程设置趋势状态条最大值,最小值,清晰判断张力变化的范围,兼具机械式仪表趋势显示优点。
13.提供显示结果微调功能,现场测量的材料和标准的标定材料有轻微偏差,不需要重新标定即可显示准确值。
14.功能设置可以通过密码进行保护,提高设置安全性。
15. 百坦张力仪提供两种显示方式,兼顾电子张力仪读数精确和机械式张力仪趋势显示的优点。
型号NTF
型号 张力范围 测量头宽度 线径补偿范围 标定材料(聚酰胺单丝) 是否包含线径补偿
NTF-200
2.0-200.0 cN
140mm
0.05-0.15mm
φ0.12mm
NTF-500 5.0-500.0 cN 140mm 0.05-0.2mm φ0.12mm+φ0.2mm
NTF-1000 10-1000 cN 140mm 0.1-0.5mm φ0.2mm+φ0.4mm
NTF-2000 20-2000 cN 140mm 0.3-0.7mm φ0.4mm+φ0.7mm
NTF-2500 25-2500 cN 140mm 0.3-0.7mm φ0.4mm+φ0.7mm
精度           (出厂校准材料)1%满量程(FS),(其它材料)3%FS.
显示更新频率    0.5秒
可选单位       gf, cN, N, kgf, daN,LB(不同量程可切换单位不同)
可调整范围 显示值可以按照现场要求以满量程1%的幅度进行±10步调整
最大线速度    6000m/min
可存储值        最大值,最小值,最大峰值,最小峰值,平均值
显示器        点阵式液晶显示屏
输出            可选无线WIFI输出,有线连接数字输出
外壳尺寸        76×46×275mm
电源 锂离子充电电池,连续工作约60个小时
工作温度        10-45℃,90%相对湿度或更少
附件 仪表,说明书,合格证,充电器,仪表箱
