张力传感器的分类和选型方法

张力计厂家 2020-11-27


根据外形,线材张力传感器分为单轮张力传感器和三轮张力传感器。测量纸张等宽幅材料的张力传感器分为轴承座式张力传感器和悬臂梁式张力传感器。张力传感器是用来测量材料运动中张力的一种传感器,

单轮张力传感器优点是占用空间小,可以替换系统中已经存在的一个导向轮,不需要额外需要空间安装。缺点是但是在使用之前需要进行标定,应用起来相比于三轮传感器复杂些。

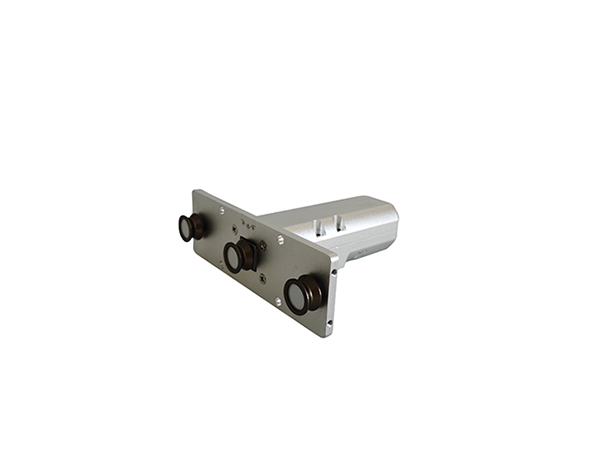

三轮传感器的安装需要额外安排空间,优点是安装即可使用,不需要额外的标定。

针对宽幅材料,宽度在0-50mm之间。要求接触的测量头是辊子,例如百坦科技有限公司的BTSB系列张力传感器。BTSB系列张力传感器。可以测量宽幅在0-50mm之内的带装材料金属箔等。

测量玻璃纤维和光纤这类比较脆的材料,要选用大直径导轮,避免直径过小,材料弯曲半径太小,测量时材料表面产生裂纹现象。可以选择百坦科技有限公司的BTSF系列张力传感器来测量这类材料张力。

针对造纸和更宽的一些材料,要选择轴承座式或者是悬臂梁这种能够安装更长辊子的张力传感器。

下面是BTS系列的参数。

参数规格:
测量范围:      0-0.5N 至0-1000N
综合误差:      ±1%FS
重复性:        <±0.03%FS
蠕变:          正负0.05%FS/5mins
标定:          按百坦科技公司出厂程序标定

参考激励电压:   5-10VDC
输入阻抗:      350±5
输出阻抗:      350±5
绝缘电阻:      ≥3000MΩ(50VDC)

零点输出:      <0.1mv/v
零点温度影响:  ±0.05%FS/10℃
灵敏度温度影响:±0.05%FS/10℃

过载保护:      200%FS
空气湿度:      85%最大相对湿度
工作温度范围:  -10到+40℃
传感器外壳:     铝制
净重(毛重):    约400g
连接电缆:      4*0.2²高效屏蔽电缆,3m长。∅6,保护材料为PVC

接线方法:    激励电压+:红色   激励电压-:黑色
              输出信号+:绿色   输出信号-:白色
              屏蔽线:银色

型号 张力范围 标定材料
BTS-50 0.5-50.0cN φ0.12mm(聚酰胺单丝)
BTS-100 1.0-100.0 cN φ0.12mm(聚酰胺单丝)
BTS-2009 2.0-200.0 cN φ0.2mm(聚酰胺单丝)
BTS -500 5.0-500.0 cN φ0.2mm(聚酰胺单丝)
BTS -1000 10-1000 cN φ0.4mm(聚酰胺单丝)
BTS-2000 20-2000 cN φ0.7mm(聚酰胺单丝)
BTS-5000 50-5000 cN φ1.2mm(聚酰胺单丝)
BTS -10K 1.0-100.0N φ1.2mm (聚酰胺单丝)
BTS -20K 2.0-200.0N φ2mm (钢丝绳)
BTS-50K 5.0-500.0N φ2mm(钢丝绳)
BTS-100K 10-1000N φ2mm(钢丝绳)
