绳索张力测量计

BDR绳索张力仪新款使用说明书由张力传感器百坦科技仪器张力计厂家荣誉出品



　　一、适用场合

  BDR-50绳索张力测量计0-50吨。便携式数显钢丝绳张力测试仪0-5吨。绳索张力仪适用于电力行业、通信行业、交通运输行业、玻璃墙幕装饰行业、索道运行业、建筑行业、游乐场所、隧道施工、渔业捕捞与各大科研院所和教学机构、检测机构及涉及到绳索和钢丝绳拉力的场合。

　　二、功能特点

1、具有张紧力的绳索结构，不需拆卸即可直接测量。

2、重量轻、结构简单、操作方便，适用于任何场合。

3、性能稳定、测量精度高，具有系统自动补偿功能，当被测索规格与测力仪索号规格相同时，在额定量程内精度可达2%以内。

4、具有十五种线径测量功能、测量范围更宽。

5、使用范围：适用于柔性的，拉伸的索。如各种钢丝绳、高强度绳索等。

6、精度等级：最大功能的2～6%（取决于绳索形式和特点）。

7、绳索直径：¢6～¢40mm。

　　三、外形结构

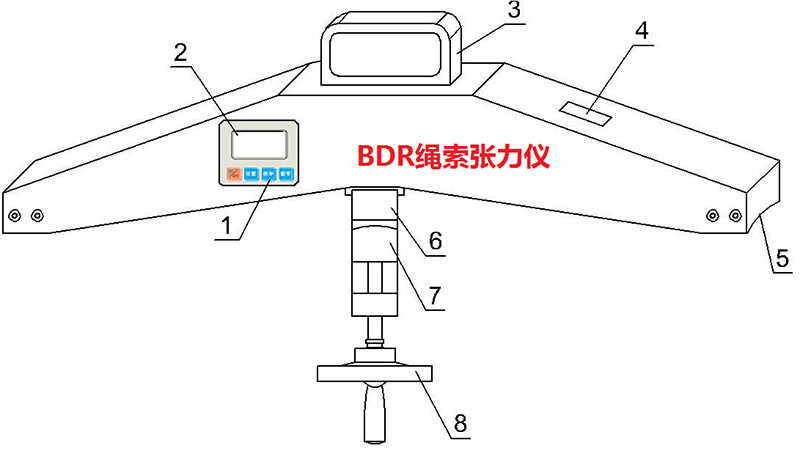

1、功能按键             2、液晶显示屏             3、手柄               4、Rs232九孔插座与电源插座
5、支撑座               6、定位块            　     7、锁紧块             8、手轮
一、型号规格参数

型号规格	BDR-20	BDR-50	BDR-100	BDR-200
最大负荷值（KN）	20	50	100	200
负荷分度值（KN）	0.01	0.01	0.1	0.1
输出接口	Rs232九孔插座
电源	充电电池 充电器（充电电压100V～240V）
工作温度	5℃～35℃
运输温度	-10℃～60℃
相对湿度	15%～80%RH
工作环境	周围无震源及腐蚀性介质
净重	5kg
外形尺寸	650×375×100

二、工作原理
    索力的测定分介入式和非介入式两种。所谓介入式测力是指在索的端头或跨中，将索断开后串接一只拉力传感器，直接将索力读出，这是一种最正确和直观的测力方法，如下图1、2所示。

　

　　这种测力方法的投入大，只适用于试验研究和吨位大、要求高的个别工程，不适用于布索量大的预应力结构工程。

非介入式测力的方法也有两种，一种是震动频率测量法，即索的自振周期T与索内张力H、索长L、索的质量W成函数关系，由公式可知测出了索的震动周期T就可算出索内的拉力H，原理比较简单，但将震信号转化为信号，经计算机处理后再输出索力值。这个过程需要的仪器设备多，工人掌握的难度大，也不便于高空作业。另外索端的支承条件对震动周期有影响，对索力测量的精确度也有影响。另一种测量索力的原理是基于力学原理，如下图所示，索力的横向位移δ与索的拉力H、横向力P和索的长度之间有函数关系。位移保持一定数值情况下，索拉力H越大，横向作用力P越大。

　　用力传感器将横向力P输出，经微处理器处理后转化为索拉力，然后再用液晶显示。上述原理也比较简单，但横向力与索力之间的关系，尚与索的直径、断面构造.绳索的延伸率和拉力的大小等有关，我们通过微处理器的修正和精确的标定等处理后获得正确而又稳定的索力。能过试验和检验，已达到国外同类产品水平。
