怎么选择合适的铜丝张力计测量铜丝绕线圈过程中的张力?

张力计厂家 2021-11-29


116MM

很多生产变压器,点火线圈的企业都会用铜丝经过绕线机来缠绕电感线圈的。绕线过程中铜丝的张力使用铜丝张力计来测量的。但是绕线过程中铜丝的张力变化波动很大,这里很多使用机械式张力计的技术人员深有体会那么取什么值来确定铜丝的张力呢。这里就要使用数字式铜丝张力计。数字式铜丝张力计要选用带有数据分析功能的,用数据分析功能记录整个绕线过程的张力,以最大值为铜线的参考张力值。这样就可以确定绕线机绕线的张力了。

百坦科技有限公司提供的NT系列,NM系列,NK系列都具有数据分析功能,可用于测量铜丝绕线张力的张力计。

以下是NT系列铜丝张力计的参数。

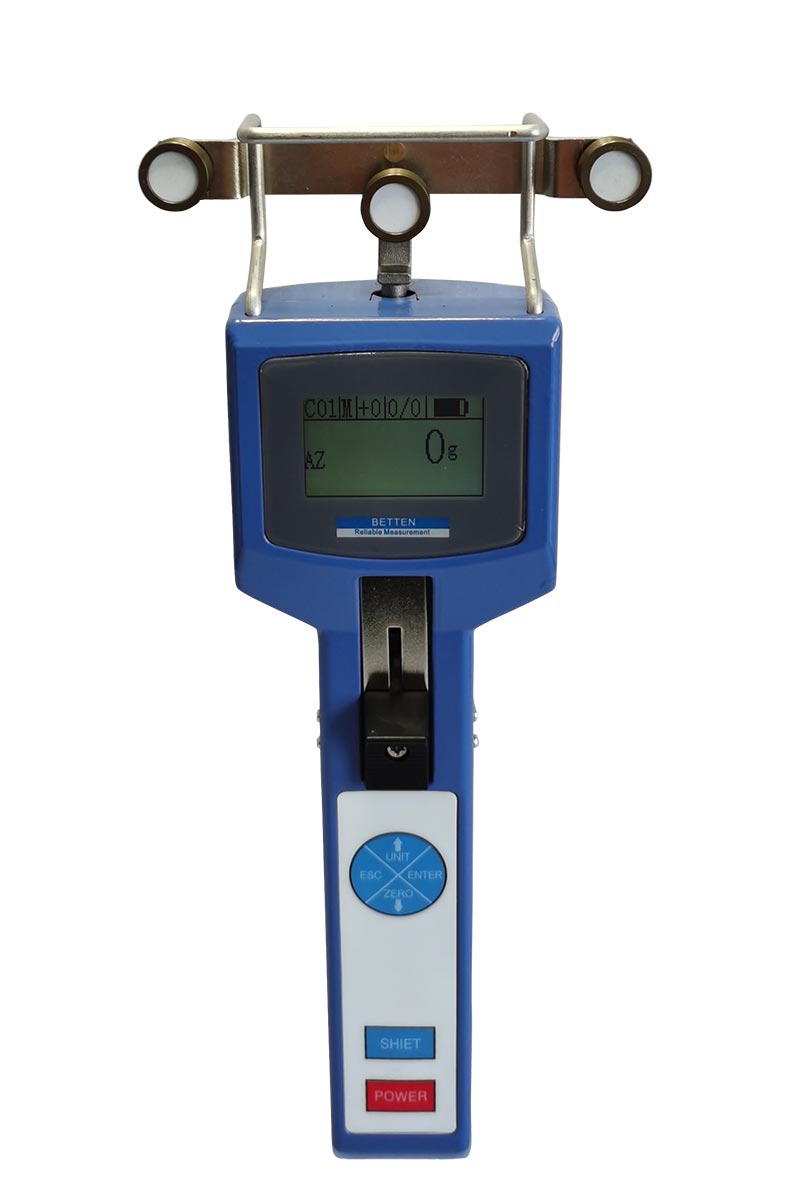

NT 系列

NT系列有10种张力范围从2.0-200cN 到1.0-100.0daN

电子张力仪具有读数精确及兼具机械式仪表的动态显示有点。

型号NT 系列的新特点

1.专利技术自动清零,仪表在任何姿态都可以自动归零,提高测量精度,方便测量。

2.配有有线径补偿器,补偿线径不同产生的误差,提高测量精度

3.配有导线架和导向轮运动结构,易于捕捉被测材料。

4.带有滚珠轴承的V行槽铝制测量导轮。

5.坚固的防滑铝制外壳,抗电池干扰。

6.LIPO锂离子聚合物电池(可持续运行约10小时)

7.被测材料,导向轮,屏幕位于同一平面,测试中测试数据,导向轮和被测材料状态尽收眼底。

8.最多可以精确标定10种材料,配合线径补偿器,测试的线径范围更大。

9.全字符菜单设置功能,操作简单方便。

10.根据不同量程和需要,测量值显示单位可选择g ,kg, c N,N ,daN, lb

11.可记录测量过程中的最大值,最小值,峰值,平均值,还可记忆存储10个独立的测量值。

12.可编程设置趋势状态条最大值,最小值,清晰判断张力变化的范围,兼具机械式仪表趋势显示优点。

13.提供显示结果微调功能,现场测量的材料和标准的标定材料有轻微偏差,不需要重新标定即可显示准确值。

14.功能设置可以通过密码进行保护,提高设置安全性。

15. 百坦张力仪提供两种显示方式,兼顾电子张力仪读数精确和机械式张力仪趋势显示的优

背光LCD显示屏提供两种不同的显示界面

                     44         55

                                  -数字式显示                           -数字显示加张力变化趋势条

型号NT

张力范

测量头宽

标定材料(聚酰胺单丝)直径

(线径补偿范围)

是否包含线径补

NT-200

2.0-200.0 cN

65mm

0.2mm005-0.3mm

NT-500

5.0-500.0 cN

65mm

0.2mm0.05-0.3mm

NT-1000

10-1000 cN

65mm

0.4mm0.1-0.5mm

NT-2000

20-2000 cN

116mm

0.4mm0.3-0.7mm

NT-2500

25-2500 cN

116mm

0.4mm0.3-0.7mm

NT-5000

50-5000 cN

116mm

1.2mm0.4-1.0mm

NT-10K

0.1-10.0daN

116mm

1.2mm0.7-1.2mm

NT-20K

0.2-20.0daN

216mm

1.8mm1.0-1.8mm

NT-30K

0.3-30.0daN

216mm

φ2mm钢丝绳或客户指定材料

NT-50K

0.5-50.0daN

216mm

φ2mm钢丝绳或客户指定材料

NT-60K

0.6-60.0daN

216mm

φ2mm钢丝绳或客户指定材料

NT-100K

1-100daN

216mm

φ2mm钢丝绳或客户指定材料

型号规则: 型号-订货编码

可选附件

订货编码  F  省力手柄

可选测量轮

标准    1000米/分钟   硬化铝

订货编码UB  1000米/分钟  硬化铝

订货编码TC  1000米/分钟  陶瓷涂覆特质钢

参数规格:

精度           1%满量程(FS)

显示更新频率   0.5秒

可选单位       gf, cN, N, kgf, daN,LB(不同量程可切换单位不同)

可调整范围 显示值可以按照现场要求以满量程1%的幅度进行±10步调整

最大线速度   1000m/min

可存储值       最大值,最小值,最大峰值,最小峰值,平均值

显示器       点阵式液晶显示屏

输出           可选无线WIFI输出,有线连接数字输出

外壳尺寸       76×46×275mm

电源 锂离子充电电池,连续工作约10个小时

工作温度       10-45℃,90%相对湿度或更少

附件 仪表,说明书,合格证,充电器,仪表箱

应用范围 绞线机,绕线机线切割机,碳纤维绕线设备,光纤缠绕设备,光缆

生产备,玻璃纤维缠绕设备,钢帘线生产设备,轮胎生产设备,钢丝绳生产设备.

NT 发货包括  张力仪  ,便携式仪表箱,充电器,中文说明书,合格证。
